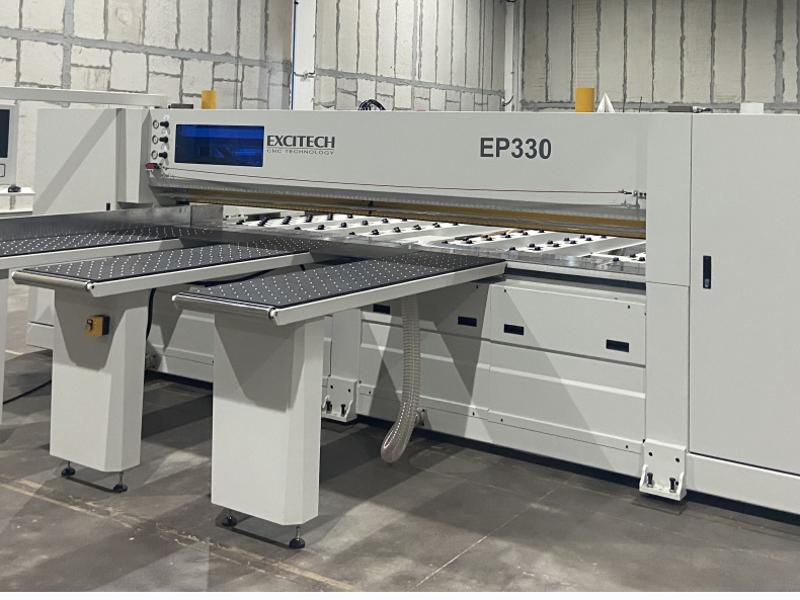

EP 330 - ПАКЕТОРАЗКРОЙМАЩ ЦИРКУЛЯР

ОПИСАНИЕ НА ПРОДУКТА ТЕХНИЧЕСКИ ПАРАМЕТРИ ВИДЕО НАПРАВЕТЕ ЗАПИТВАНЕ

Кратко описание на продукта

Подходящ е за всички видове рязане на плочи, спестявайки труд, подобрявайки ефективността, безопасността, намалявайки трудовите злополуки.

Опция

Функция за канали (нут) със серво моторно управление

ОПИСАНИЕ

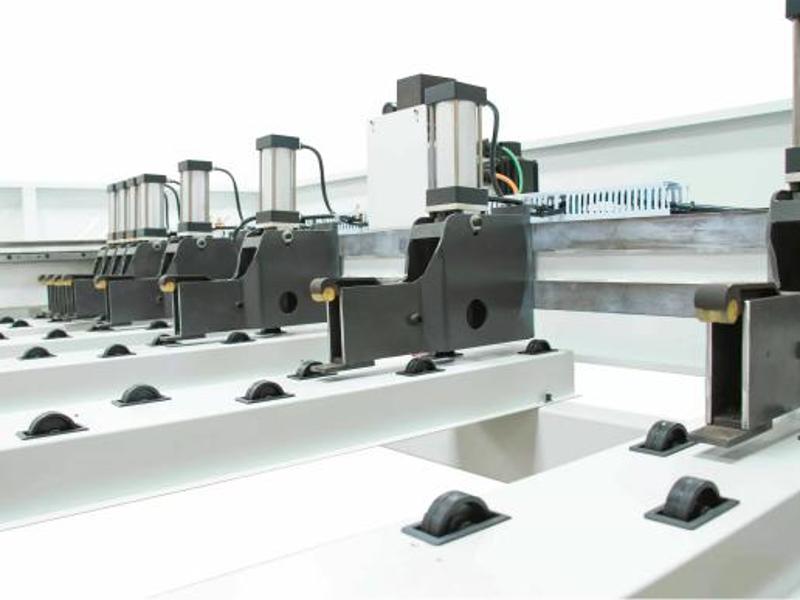

Скоби (клампи)

EP330 с 9 скоби, всички скоби са с гумени глави против сблъсък, за да държат материала здраво и нежно.

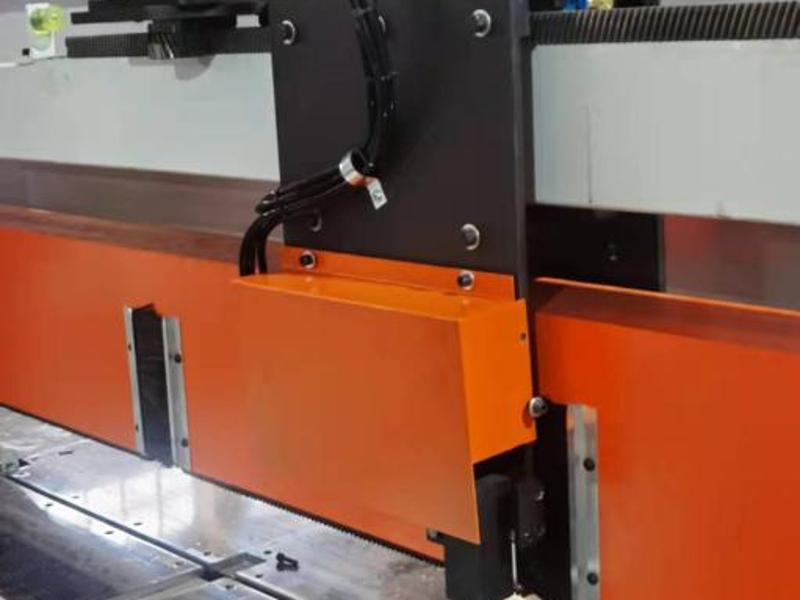

Серво задвижвана каретка за диска

Прецизното и мощно движение на серво задвижваната каретка, заедно с главния мотор на циркуляра с мощност 18,5 kW, гарантират чисто рязане дори при рязане на множество плоскости.

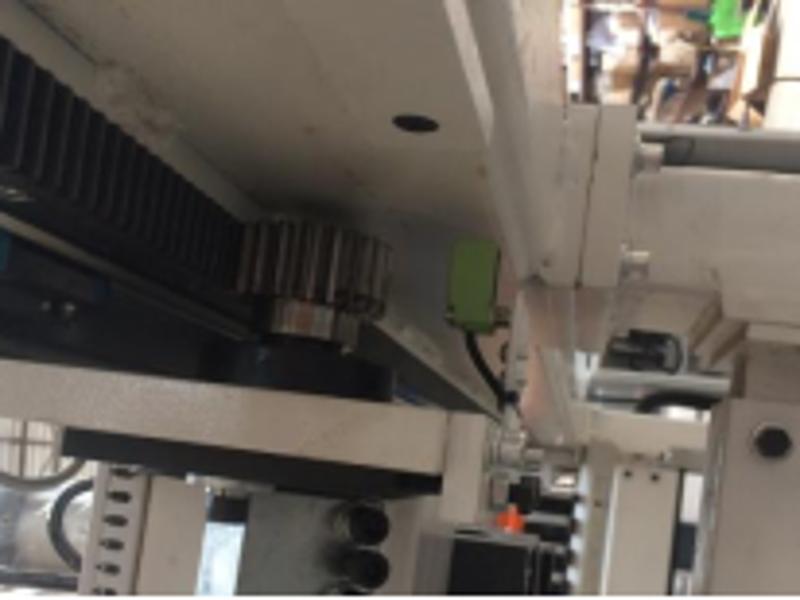

Серво задвижвана каретка за диска

Трансмисията на серво мотора използва зъбно колело и рейка с високо качество, произведени в Тайван.

Характеристики: висока твърдост, висока точност, износоустойчивост, дългосрочна гарантирана точност.

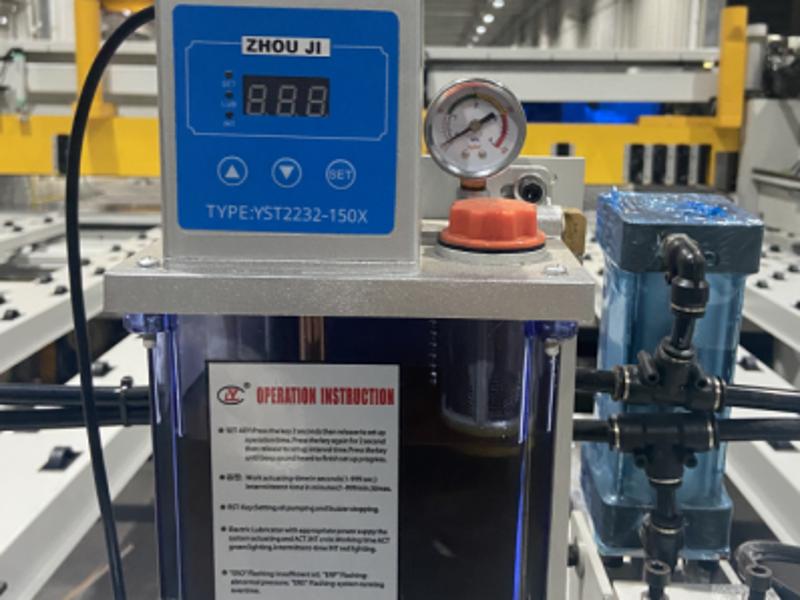

Редуктор и смазване

Високопрецизен редуктор. Автоматична система за смазване.

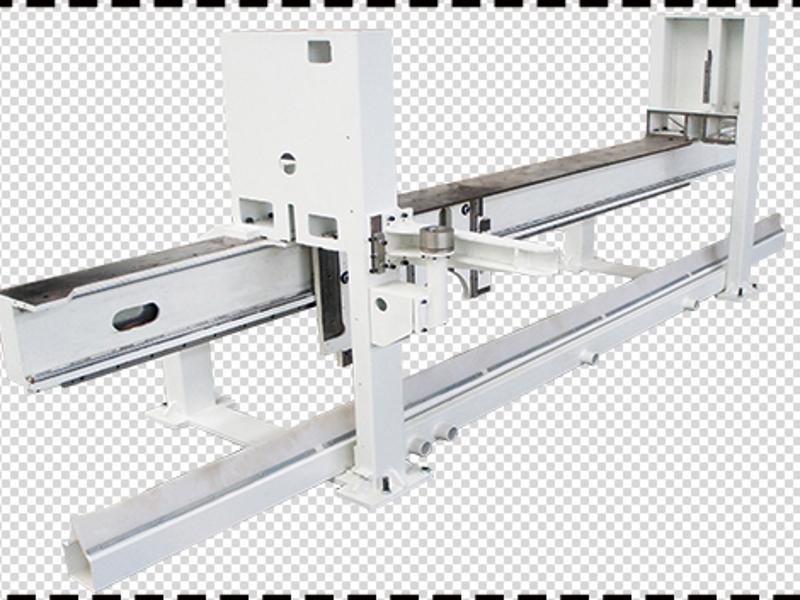

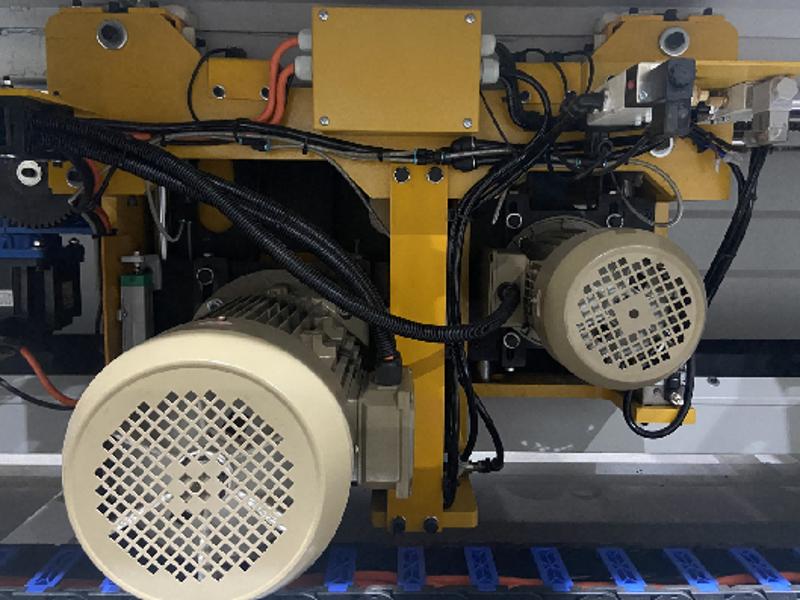

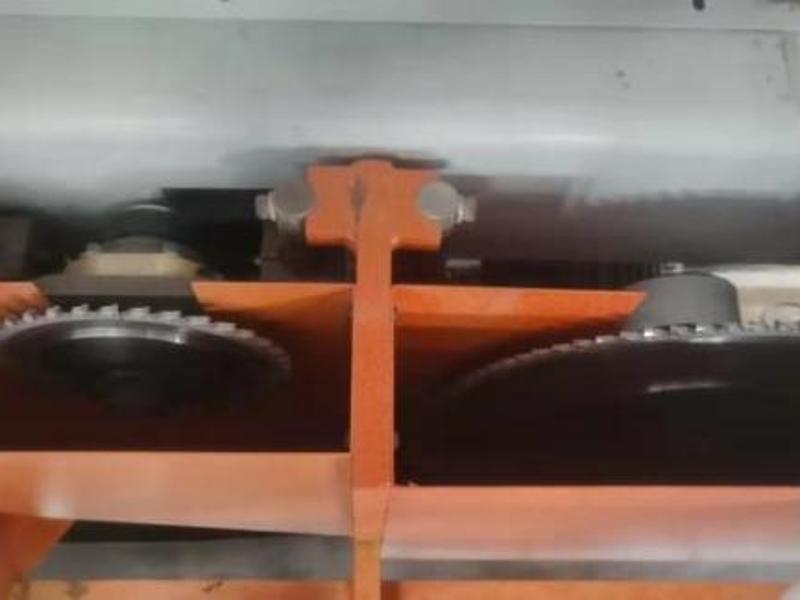

Каретка за дискове

Големите и малките дискове се стартират независимо и се повдигат вертикално. Използват се прецизни обли направляващи релси.

Структура на трансмисията

Направляваща релса: Използват се високопрецизни тайвански обли направляващи релси за паралелно двойно окачване, осигуряващи стабилност, издръжливост, устойчивост на износване и дългосрочна точност на рязане без деформация

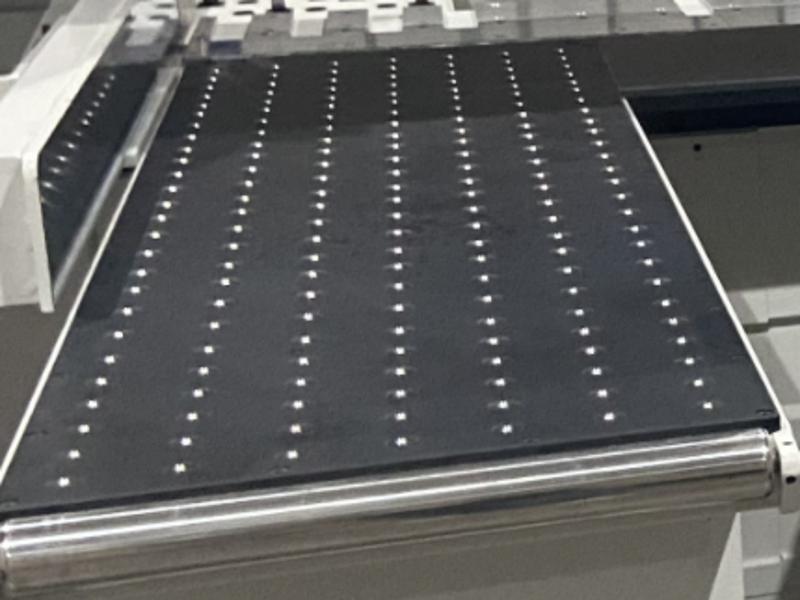

Маса

Пневматична маса с колело намалява триенето до минимум, за да предотврати нащърбването и износването на материалите

Електрическа структура

Главен мотор на циркуляра 18,5 kW

Височина на рязане: 120 мм

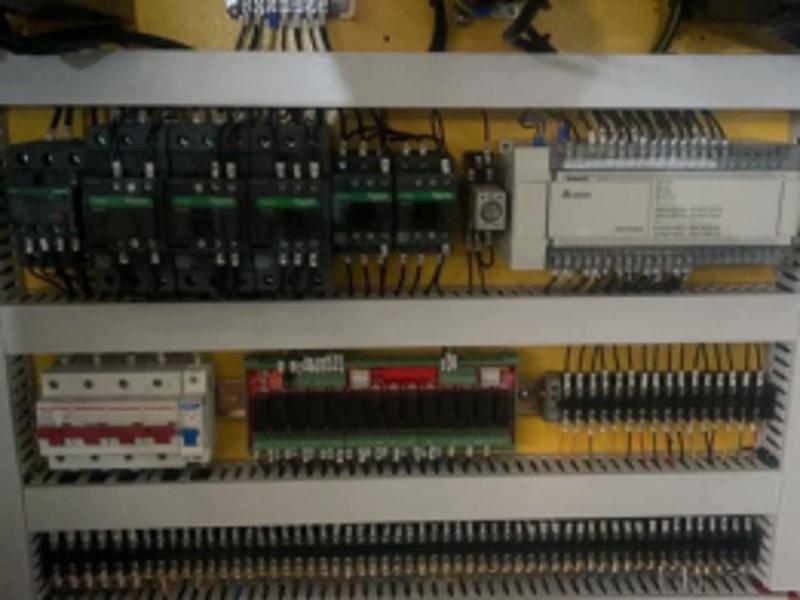

Структура

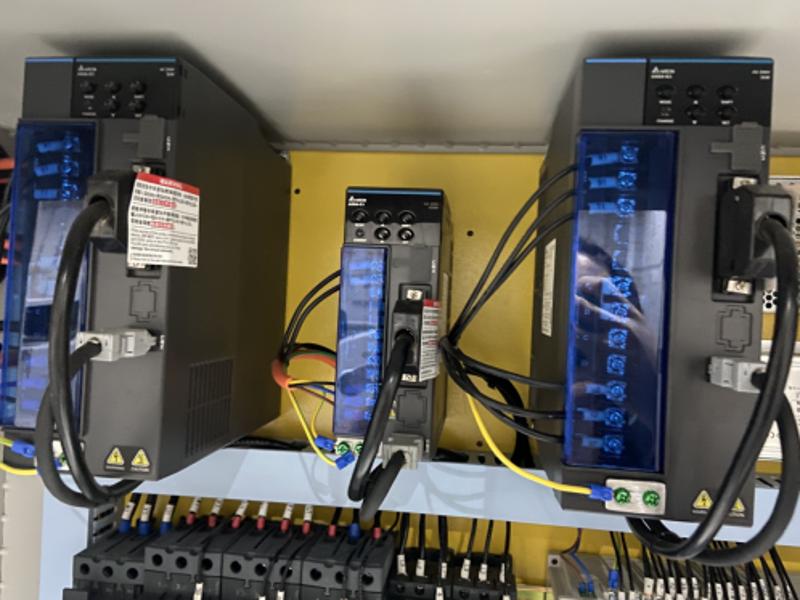

С Innovance Servo, Delta PLC, електрически контактор Schneider, осигуряващ дълъг живот

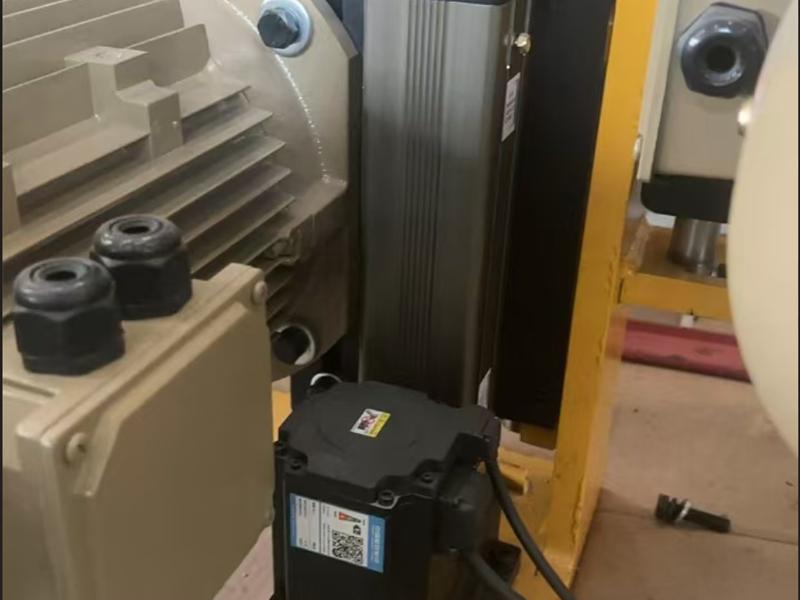

Серво мотор: 2KW*2

Вярваме, че здравата конструкция е основата на доброто качество на рязане, поради което държим на използването на тежка рамка, за да осигурим прецизност и завършеност

Сигурност

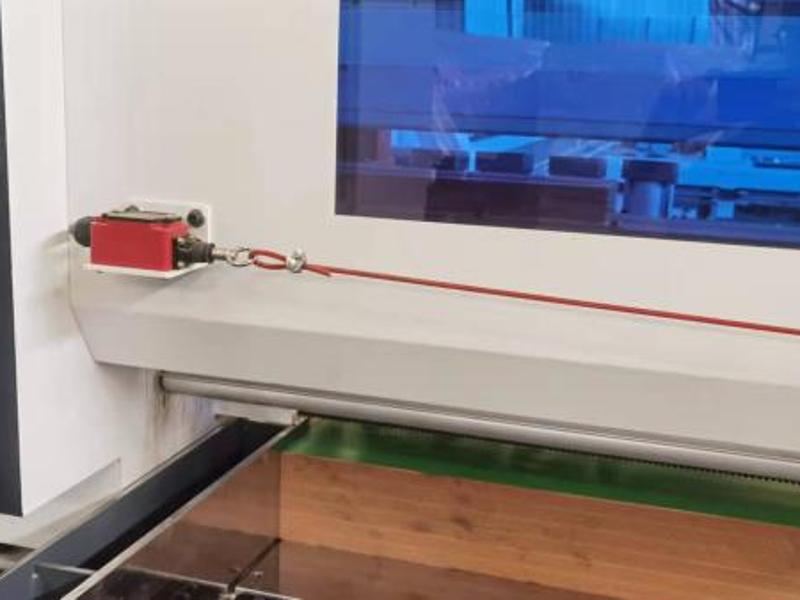

На входа за захранване е използвано устройство за аварийно спиране с ръчно издърпване на жица. Осигурява безопасността на персонала.

Странично подравняване (опция)

Със серво странично подравняване за постигане на точно позициониране.

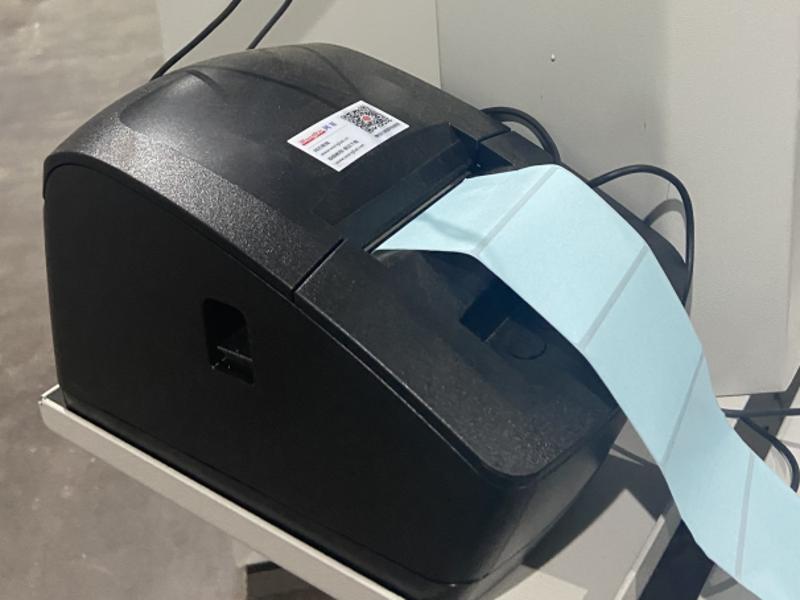

Принтер

Принтер за етикети за ръчно етикетиране

Етикетна хартия

размер 60*40 мм

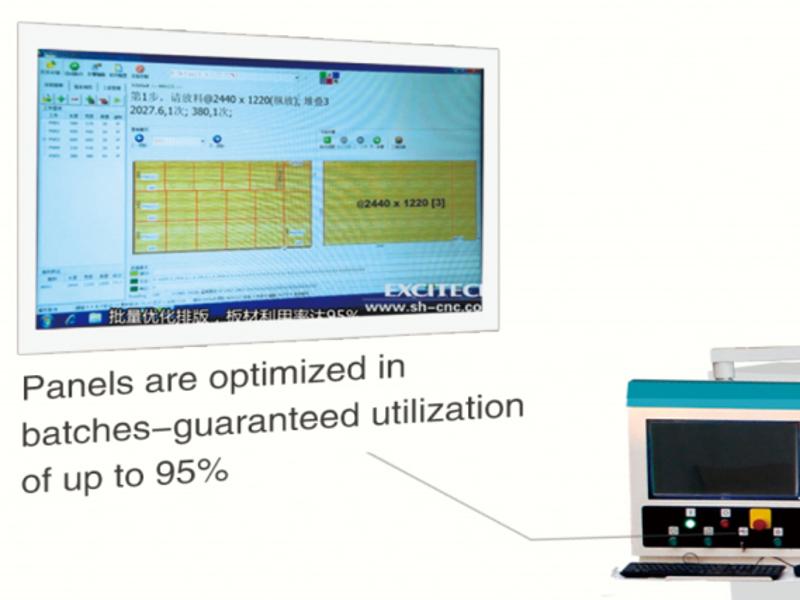

Оптимизация

Плоскостите са оптимизирани на партиди, гарантирано използване до 95% от материала

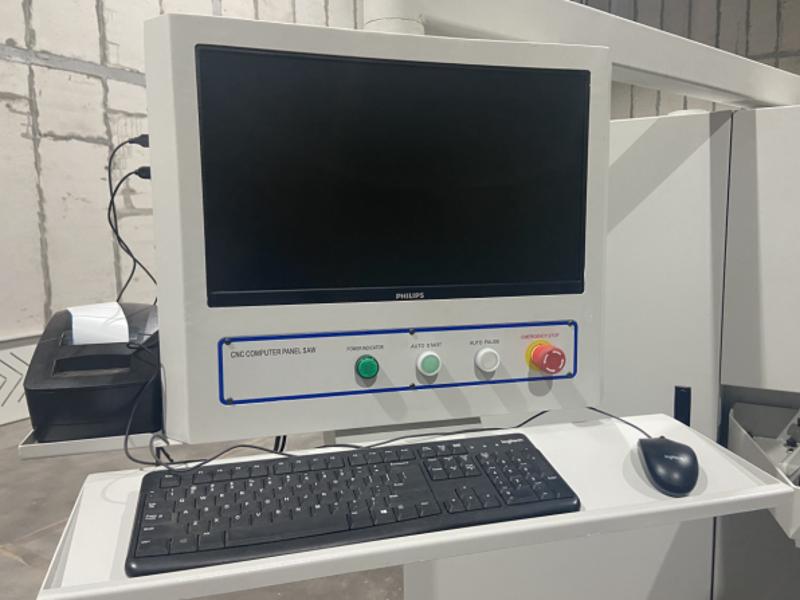

Контролен екран

Индустриален контролен екран с марката Philips, високо качество и спретнат дизайн.

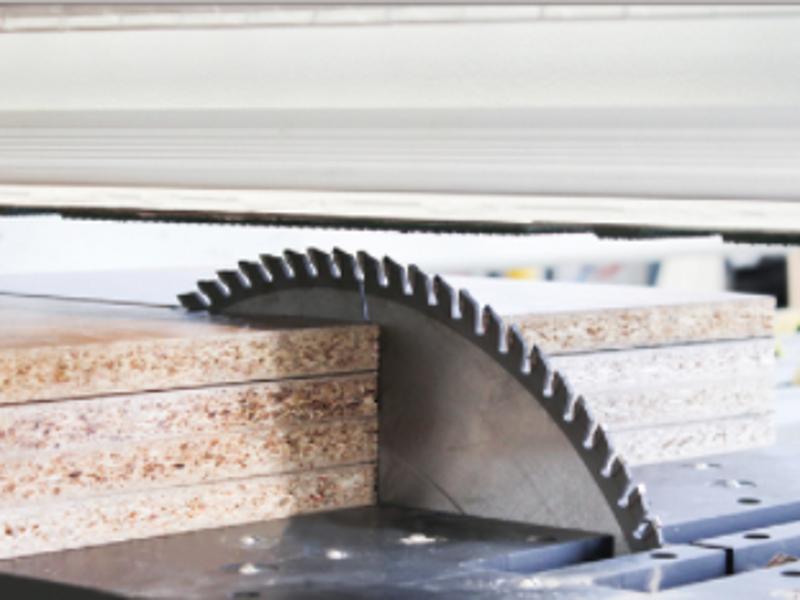

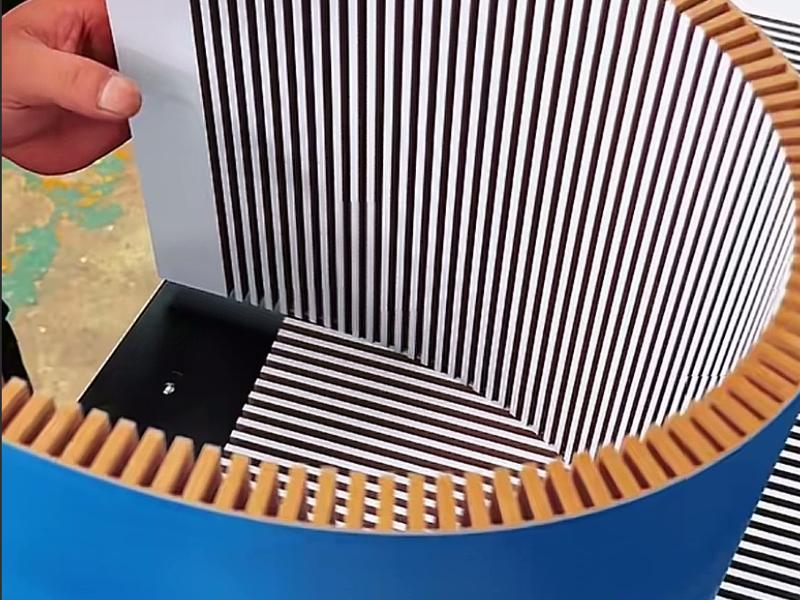

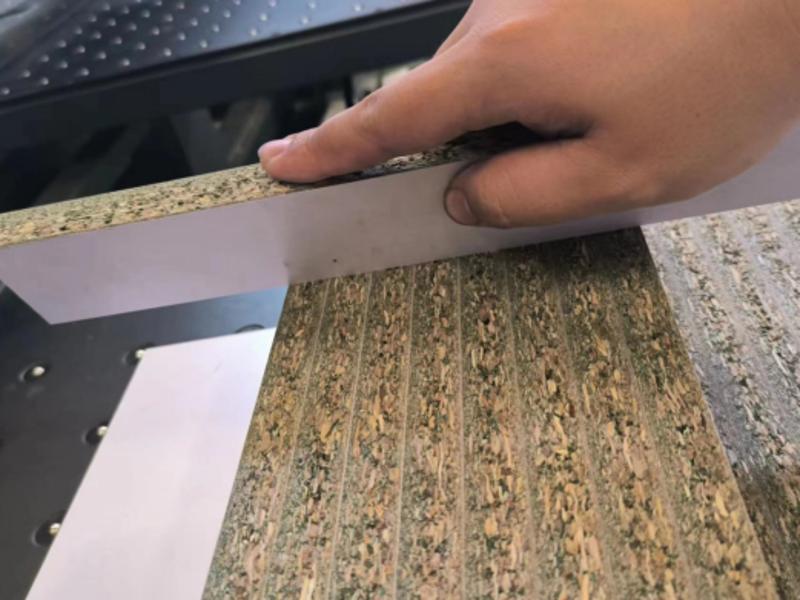

Пробни отрязъци

Рязане на мостри с перфектно качество.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

Технически характеристики – Модел EP330
Дължина на рязане	3300 mm
Макс. дебелина на рязане	100 mm
Основен диск – макс. диаметър	400/450 mm
Диаметър на оста на основния диск	75 mm
Скорост на основния диск	3910 rpm
Диаметър на подрезвача	200 mm
Диаметър на оста на диска за канали	50 mm
Скорост на диска за рязане на канали	5860 rpm
Скорост на движение на каретката	1–120 m/min
Скорост на връщане на каретката	120 m/min
Основен мотор на циркуляра	18.5 kW
Мотор на диска за канали	2.2 kW
Задвижващ мотор на каретката	1.8 kW
Мотор за автоматично подаване	1.8 kW
Обща мощност	30.1 kW
Скорост на автоматичното подаване	80 m/min
Работно налягане на въздуха	5–7 kg/cm²
Височина на масата	900 mm
Размери на машината	5500×6100×1750 mm
Тегло на машината	4510 kg
